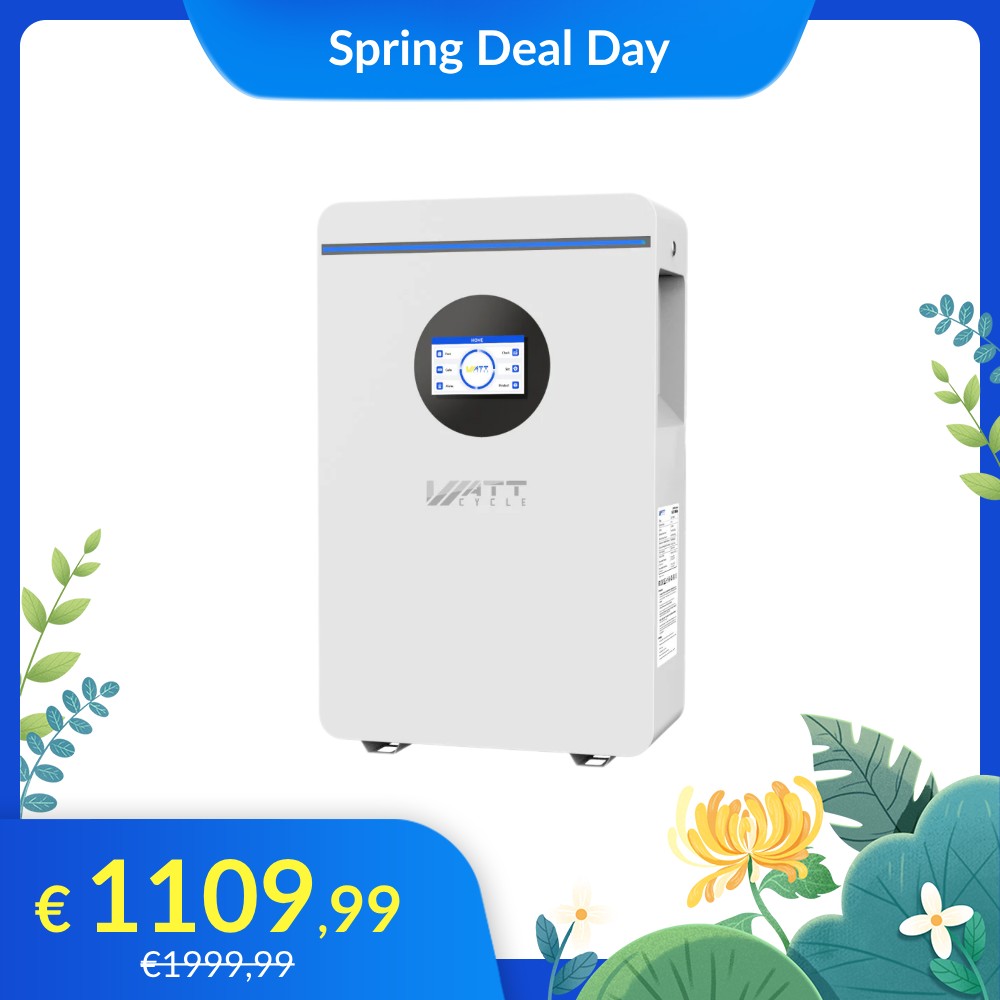

WattCycle 48V 100Ah Wand-Solarbatterie mit Active Balance & Bluetooth
Die integrierte 3A Aktiver Ausgleich Das System optimiert kontinuierlich jede Zelle, wodurch die Gesamteffizienz verbessert und die Lebensdauer verlängert wird.
A 100 A Das intelligente Gebäudeleitsystem (BMS) bietet umfassenden Schutz und gewährleistet einen sicheren Betrieb unter verschiedenen Lasten und Umgebungsbedingungen. Optimierte interne Struktur und thermische Auslegung Verbesserung der Wärmeableitung und Langzeitstabilität.
Mit über 6000 Zyklen, intelligenter Überwachung und volle Wechselrichterkompatibilität, Diese Batterie bietet eine zuverlässige Lösung für Ihr Solarenergiesystem.
✔ Hochleistungsfähige EV-Zellen der Güteklasse A
✔ L398 x W200 x H625 mm, 47,50 kg
✔ 3A aktives Gleichgewicht bietet eine schnellere Mehrkanal-Entzerrung, reduziert Energieverluste und maximiert die Akkulaufzeit.
✔ Touchscreen um Ihnen zu helfen, den Akku in Echtzeit zu überwachen und zu überprüfen.
✔ Dreifacher Kommunikationsmodus: CAN/RS232/RS485-Überwachung
✔ 100-A-BMS, max. 100 A Dauerentlade-/Ladestrom
✔ LED-Licht-Auslösekapazitätsanzeige
✔ Doppelanschluss-Design für hohe Ströme
✔ Echtzeitüberwachung über die WattCycle-App
✔ Unterstützt 20P, um eine maximale Energie von 102,4 kWh zu erreichen.
Special Add-Ons
48V-Erweiterungskabel für EcoFlow Delta 2/3
48V Expansion Cable for BLUETTI
48V 100Ah Parallelkabel
48V 15A Ladegerät
-
Kostenloser und lokaler Versand
-
Mehrwertsteuer inbegriffen
-
5+5 Jahre Garantie
-
Kundensupport rund um die Uhr
5,12-kWh-Speicher im platzsparenden, wandmontierten Design
Mit Abmessungen von 398 × 200 × 625 mm nutzt der WattCycle 5,12 kWh Heimspeicher den vertikalen Wandraum, um die Speicherung von Solarenergie im Wohnbereich kompakt und zugänglich zu gestalten.
100A BMS with Multi-Layer Battery Protection
The battery management system monitors current, voltage and temperature operating limits, helping protect the battery against conditions including overcharge, over-discharge, excessive current and temperature extremes.
3A Active Balancing für eine gleichmäßigere Zellleistung
Aktive Balance Die Energie wird zwischen den Zellen umverteilt, um Spannungsungleichgewichte zu reduzieren und zu verhindern, dass einzelne Zellen vorzeitig ihre Betriebsgrenzen erreichen. Dadurch erhöht sich die Entladeenergie der Batterie um 200 % und ihre Lebensdauer verlängert sich um 150 %.
Check Battery Status Directly on the LCD Touchscreen
Check via Bluetooth, Fast & Conveniently
Check the state of charge and available battery information from your phone, giving you another way to monitor the battery alongside the inverter and local display. Binding your battery (password protection) to your WattCycle account can prevent strangers from operating your battery.
5.12kWh Energy for Everyday Household Loads
Build Your Solar Storage from 5.12kWh to 102.4kWh
Connect up to 20 compatible WattCycle batteries in parallel to expand nominal storage capacity as energy requirements grow.
Tech Specifications
| Model | 48V 100Ah Smart Home Storage |
48V 314Ah Smart Home Storage |
48V 628Ah Smart Home Storage |
|---|---|---|---|
| Battery Mode | LiFePO4 Battery | ||
| Battery Energy | 5.12kWh | 16.07kWh | 32.15kWh |
| Internal Resistance | ≤ 13.9mΩ | ||
| Single Cell Capacity | 100Ah | 314Ah | 628Ah |
| Rated Operating Voltage | 51.2V | ||
| Standard Input Current | 50A (Max.100A) | 150A (Max.300A) | 150A (Max.300A) |
| Standard Output Current | 50A (Max.100A) | 150A (Max.300A) | 150A (Max.300A) |
| Overcharge Protection | 58.4V | ||
| Overcharge Protection Recovery | 53.6V | ||
| Overdischarge Protection | 40V | ||
| Overdischarge Protection Recovery | 47.2V | ||
| Charging Overcurrent Protection | 110±10A / 1±0.5s | 310±10A / 1±0.5s | 310±10A / 1±0.5s |
| Discharging Overcurrent Protection | 110±10A / 9–12s | 310±10A / 9–12s | 310±10A / 9–12s |
| Internal Resistance Recovery Methods | a. Remove the Charger; b. Remove Loads | ||
| Power Delivery | 60% | ||
| Equalization | Active Balance | ||
| Parallel Quantity | Manual DIP Switch Setting: ≤15 units | ||
| Power Failure Self-Consumption | ≤300µA | ||
| Battery Life | 6000 Cycles @ 80% DoD | ||
| Communication Protocol | RS485, CAN, RS232 | ||
| Recommended Charging Temperature | 0°C to 55°C | ||
| Recommended Discharging Temperature | -20°C to 60°C | ||
| Dimensions (L × W × H) | 398 × 200 × 625 mm | 450 × 240 × 989 mm | 700 × 250 × 1082 mm |
| Weight | 47.50 kg ±3% | 110.00 kg ±3% | 220 kg ±5% |
Package Content
Downloads
Compatible Inverters
| Inverter Brands | Communication Ports |
|---|---|
| Afore | CAN |
| Aiswei | CAN |
| Aohai | RS485 |
| Deye | CAN |
| GOODWE | CAN |
| GROWATT | RS485/CAN |
| GT | RS485 |
| Hoymiles | CAN |
| INVT | CAN |
| LUXPOWER | CAN |
| MEGAREVO | CAN |
| MUST | CAN |
| MUST | RS485 |
| NEXT | 232 |
| PYLON TECH | RS485/CAN |
| SAJ | CAN |
| SAKO | RS485 |
| Sacolar | RS485 |
| Senergy | CAN |
| SMA | CAN |
| SOFAR | CAN |
| SOLAX | RS485/CAN |
| Solis | CAN |
| SOROTEC | CAN |
| SRNE | RS485 |
| Studer | CAN |
| Sumry | RS485 |
| SUYEEGO | RS485 |
| TBB | CAN |
| Techfine | RS485 |
| VICTRON | CAN |
| Voltronic | RS485 |
Häufig gestellte Fragen
Wenn der Ausgleichsschalter eingeschaltet ist, beginnt der Ausgleichsvorgang, sobald die maximale Zellspannungsdifferenz im Akkupack diesen Wert überschreitet, und endet, sobald sie unter diesen Wert fällt.
Wenn Sie beispielsweise die Startspannungsdifferenz für den Ausgleich auf 10 mV und die Stoppspannungsdifferenz auf 5 mV einstellen, beginnt der Ausgleich, sobald die Zellspannungsdifferenz 10 mV überschreitet, und endet, sobald sie unter 5 mV fällt.
Die empfohlene Ausgleichsstartspannungsdifferenz beträgt 0,005 V für Zellen über 50 Ah und 0,01 V für Zellen unter 50 Ah.
Wenn die niedrigste Zellspannung unter dem eingestellten Wert von 2000 mV liegt, beginnt der aktive Lastausgleich nicht, selbst wenn die Zellspannungsdifferenz den eingestellten Wert überschreitet. Der Ausgleichsstrom ist der kontinuierliche Strom, der während des Energietransfers zum Entladen der Hochvoltbatterie und zum Laden der Niedervoltbatterie verwendet wird. Der maximale Ausgleichsstrom ist der maximale Strom während des Energietransfers und beträgt maximal 3 A.
Aktives Balancing ist eine Zellmanagementtechnik, die Ladung von Zellen mit höherer Spannung zu Zellen mit niedrigerer Spannung verlagert. Dadurch wird sichergestellt, dass alle Zellen im Akkupack einen ähnlichen Ladezustand aufweisen, anstatt überschüssige Energie einfach als Wärme abzugeben. So wird Ihr Akku nicht mehr wie früher sofort heiß, sobald Sie ihn in Betrieb nehmen.
Bei einem kontinuierlichen Ladestrom von 3 A ist diese Ausgleichsfunktion stark genug, um Zellabweichungen während des normalen Gebrauchs zu korrigieren und höhere, sicherere Ladeströme zu unterstützen.
In der Praxis bedeutet aktives Balancing, dass Sie über die gesamte Lebensdauer des Akkus mehr nutzbare Kapazität erhalten, schnellere und vollständigere Ladungen ohne vorzeitige Abschaltungen akzeptieren und einen langsameren Kapazitätsverlust erleben, sodass das System Jahr für Jahr eine gleichbleibende Leistung erbringt.
Ohne aktiven Ausgleich driften die einzelnen Zellen im Laufe wiederholter Zyklen in unterschiedliche Ladezustände (SoC), was bedeutet, dass die nutzbare Energie der Batterie effektiv durch die schwächste Zelle begrenzt wird; diese Diskrepanz erzwingt frühere Lade- oder Entladeabschaltungen, begrenzt sichere Laderaten, reduziert die nutzbare Kapazität und beschleunigt die Gesamtalterung.
Der Unterschied zwischen 1A-, 2A- und 3A-Aktivbalance-Batterien liegt in der maximalen Stromstärke (Ampere), die sie zur Energieübertragung zwischen den Batteriezellen nutzen können.
Im Wesentlichen bedeutet eine höhere Stromstärke, dass der aktive Balancer Ungleichgewichte schneller ausgleichen und größere Zellkapazitäten effektiver bewältigen kann. Alle Typen nutzen verlustfreie Energieübertragungsmethoden, wodurch sie effizienter sind und weniger Wärme erzeugen als passive Ausgleichssysteme.
1. Hauptteil
Die Hauptschnittstelle zeigt die Funktionsoptionen an, darunter Informationen zum Akkupack, Zellspannung, Temperatur, BMS-Alarmstatus, Lade- und Entladekurvendiagramm, Einstellungen und Systeminformationen.
2. Packung
Überprüfen Sie die aktuelle Systemspannung, den Strom, den Ladezustand (SOC), die maximale und minimale Zellspannung, die Temperatur, den Status des Balance-Schalters sowie den Lade- und Entlade-MOS-Status des Akkus.
3. Zellen
Überprüfen Sie die Spannung und die Temperatur der Batteriezelle.
4. Alarm
Batteriealarm, Fehler- und Störungsanzeige zur Unterstützung der Ingenieure bei der schnellen Fehleranalyse.
5. Diagramm
Anzeige der Spannungs-, Strom- und SOC-Kurve des Akkus während des Betriebs.
6. Satz
Stellen Sie das Kommunikationsprotokoll zwischen Akku und Wechselrichter sowie die Anzeigesprache ein.
7. Produktinformationen
Zeigen Sie das interne Modell und die Softwareversion des Akkus an.
1. Schutz vor und Wiederherstellung von Zellenüberladung
Wenn die Spannung einer Zelle den eingestellten Wert der Zellüberladespannung überschreitet und die Dauer die Zellüberladeverzögerung erreicht, schaltet das System in den Überladeschutzmodus, der Lade-MOSFET schaltet ab und die Batterie kann nicht mehr geladen werden. charged.After Der Zellenüberladeschutz wird aufgehoben, sobald die Spannung aller Zellen unter den Wiederherstellungswert für Überladung fällt. Er kann auch durch Entladung aufgehoben werden.
2. Umfassender Schutz vor und Wiederherstellung vor Überladung
Wenn die Gesamtspannung den eingestellten Überspannungswert überschreitet und die Dauer die Überladeverzögerung erreicht, schaltet das System in den Überladeschutzmodus, schaltet den Lade-MOSFET ab und kann das Gerät nicht mehr laden. battery.When Sinkt die Gesamtspannung unter den Wiederherstellungswert des Gesamtüberspannungsschutzes, wird der Überladeschutzzustand aufgehoben, und dies kann auch durch Entladung erfolgen.
Es hängt davon ab, welche Lasten Sie abdecken möchten und wie lange diese betrieben werden müssen. Diese Batterie speichert nominell 5,12 kWh und eignet sich daher für den Eigenverbrauch von Solarstrom, als Notstromversorgung oder als erstes Modul in einem größeren Speichersystem. Dimensionieren Sie das System anhand Ihres täglichen Stromverbrauchs (kWh) und der benötigten Notstromlasten.
Teilen Sie die nutzbare Batterieenergie durch Ihre durchschnittliche Last, um die Laufzeit abzuschätzen. Beispiel: 5,12 kWh ÷ 1 kW ergeben theoretisch etwa 5,12 Stunden. Die tatsächliche Laufzeit kann aufgrund des Wechselrichterwirkungsgrads, der Entladegrenzen, der Temperatur und der variierenden Gerätelast geringer oder abweichen.
WattCycle listet derzeit mehrere Marken auf, darunter Deye, GoodWe, Growatt, Hoymiles, LuxPower, SMA, Sofar, Solax, Solis und Victron, die je nach Marke CAN, RS485 oder RS232 verwenden.
Ja. WattCycle gibt die Unterstützung für bis zu 20 kompatible Batterien parallel an, was eine Nennbatterieenergie von bis zu 102,4 kWh ergibt.
Das Datenblatt gibt IP20 an. Die Installation sollte daher gemäß den Installationsanforderungen von WattCycle in einer entsprechend geschützten Umgebung erfolgen, anstatt die Batterie direkt Regen oder Witterungseinflüssen auszusetzen.
Die empfohlene Ladetemperatur liegt zwischen 0 °C und 55 °C. Planen Sie kein normales Laden unter 0 °C, es sei denn, eine zugelassene Umgebungs- oder Heizlösung hält die Batterie innerhalb ihres zulässigen Ladebereichs. Beim Laden unter 0 °C wird das Batteriemanagementsystem (BMS) aktiviert, um den Ladevorgang zu verhindern.
