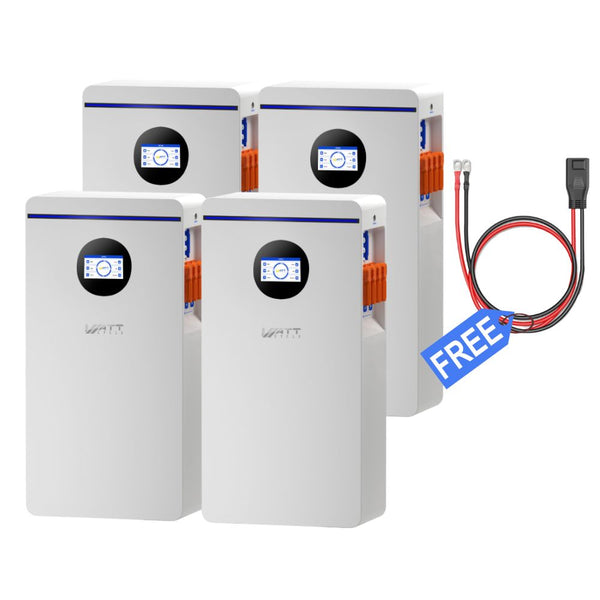

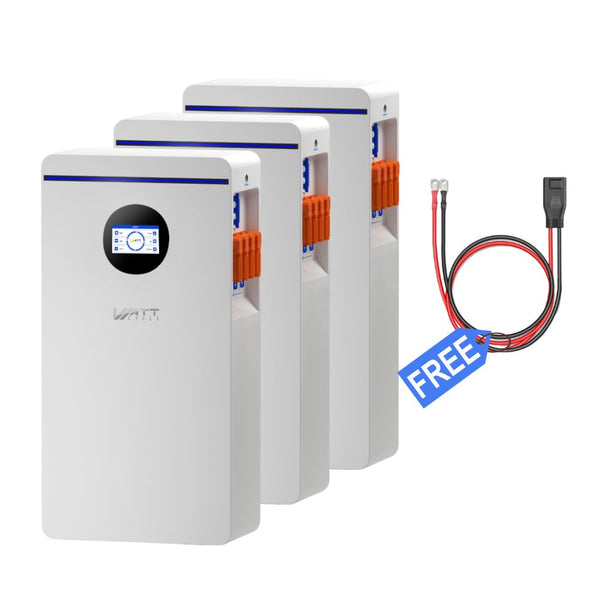

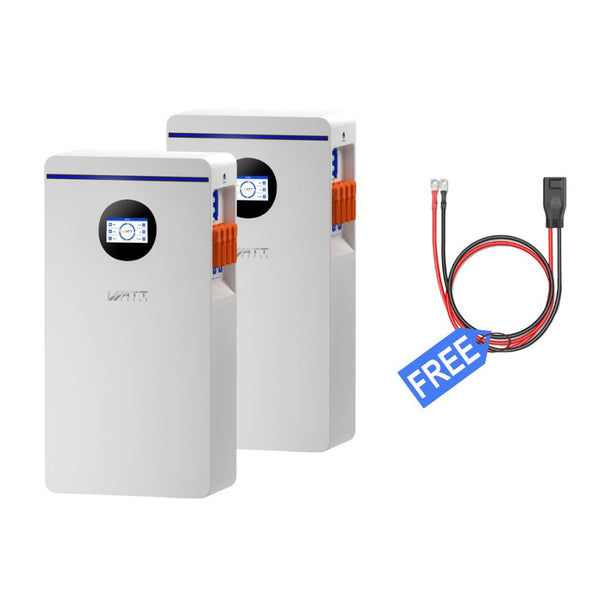

Batería solar WattCycle 48V 314Ah LiFePO4 con equilibrio activo y Bluetooth

El balanceo activo es una técnica de gestión de celdas que transfiere la carga de las celdas de mayor voltaje a las de menor voltaje, manteniendo así todas las celdas del paquete en un estado de carga similar en lugar de disipar el exceso de energía en forma de calor. De esta manera, la batería no se calentará inmediatamente al empezar a usarla, como ocurría antes.

Con una corriente continua de 3 A, este sistema de equilibrado es lo suficientemente robusto como para corregir la deriva de las celdas durante el uso normal y para admitir corrientes de carga más altas y seguras.

En la práctica, el equilibrio activo significa que se conserva una mayor capacidad útil durante la vida útil de la batería, se acepta una carga más rápida y completa sin que se produzcan cortes prematuros, y se experimenta una disminución más lenta de la capacidad, de modo que el sistema ofrece un rendimiento constante año tras año.

Sin un equilibrio activo, las celdas individuales varían hacia diferentes estados de carga (SoC) a lo largo de ciclos repetidos, lo que significa que la energía útil de la batería queda efectivamente limitada por la celda más débil; este desajuste provoca cortes de carga o descarga prematuros, limita las tasas de carga seguras, reduce la capacidad útil y acelera el envejecimiento general.

Si el interruptor de equilibrado está activado, el equilibrado comenzará cuando la diferencia máxima de voltaje entre las celdas del paquete de baterías supere este valor y finalizará cuando caiga por debajo de este valor.

Por ejemplo, si se ajusta la diferencia de voltaje de inicio del balanceo a 10 mV y la diferencia de voltaje de parada del balanceo a 5 mV, el balanceo comenzará cuando la diferencia de voltaje de la celda supere los 10 mV y finalizará cuando caiga por debajo de los 5 mV.

La diferencia de voltaje de arranque de equilibrado recomendada es de 0,005 V para celdas de más de 50 Ah y de 0,01 V para celdas de menos de 50 Ah.

Cuando el voltaje de la celda más baja es inferior al valor establecido de 2000 mV, no se iniciará el balanceo activo, incluso si la diferencia de voltaje entre las celdas supera dicho valor. La corriente de balanceo representa la corriente continua utilizada para descargar la batería de alto voltaje y cargar la de bajo voltaje durante la transferencia de energía. La corriente máxima de balanceo representa la corriente máxima durante la transferencia de energía, que no supera los 3 A.

La diferencia entre los sistemas de balance activo de 1A, 2A y 3A radica en la corriente máxima (amperaje) que pueden utilizar para transferir energía entre las celdas de la batería.

En esencia, una mayor capacidad de amperaje significa que el equilibrador activo puede corregir desequilibrios con mayor rapidez y gestionar celdas de mayor capacidad con mayor eficacia. Todos los tipos utilizan métodos de transferencia de energía no disipativos, lo que significa que son más eficientes y generan menos calor en comparación con los sistemas de equilibrado pasivo.

1. Principal
La interfaz principal muestra las opciones de función, incluyendo información del paquete de baterías, voltaje de las celdas, temperatura, estado de la alarma del BMS, gráfico de la curva de carga y descarga, configuración e información del sistema.

2. Paquete
Visualice la tensión actual del sistema, la corriente, el estado de carga (SOC), la tensión máxima y mínima de la celda, la temperatura, el interruptor de equilibrio y su estado, así como el estado de carga y descarga del MOS del paquete de baterías.

3. Células
Compruebe el voltaje y la temperatura de la celda de la batería.

4. Alarm
Visualización de alarmas, fallos e información anómala de la batería para ayudar a los ingenieros a analizar rápidamente las averías.

5. Gráfico
Muestra la curva de voltaje, corriente y estado de carga (SOC) del paquete de baterías durante su funcionamiento.

6. Conjunto
Configure el protocolo de comunicación entre el paquete de baterías y el inversor, así como el idioma de visualización.

7. Información del producto
Muestra el modelo interno y la versión del software del paquete de baterías.

1. Protección y recuperación contra sobrecarga de celdas
Cuando el voltaje de cualquier celda es mayor que el valor establecido del voltaje de sobrecarga de la celda, y el tiempo de duración alcanza el retardo de sobrecarga de la celda, el sistema entra en el estado de protección contra sobrecarga, el MOS de carga se apagará y la batería no podrá ser cargada. charged.After La protección contra sobrecarga de las celdas se activa cuando el voltaje de todas las celdas cae por debajo del valor de recuperación de sobrecarga. Esta protección también puede desactivarse mediante la descarga.

2. Protección y recuperación general contra sobrecargas
Cuando el voltaje total es mayor que el valor de ajuste de sobretensión total, y el tiempo de duración alcanza el retardo de sobrecarga total, el sistema entra en el estado de protección contra sobrecarga, apaga el MOS de carga y no puede cargar. battery.When Si el voltaje general cae por debajo del valor de recuperación de la protección general contra sobretensiones, se libera el estado de protección contra sobrecarga, que también puede liberarse mediante descarga.
